Willkommen bei CamperSelbstbau. In diesem Artikel fassen wir die komplette 2-teilige Video-Serie zum Dometic Midi Heki als einen durchgängigen Einbauartikel zusammen. Du bekommst:
- einen Überblick über das Dachfenster, seine Varianten, Bestandteile und den Lieferumfang
- eine verständliche Einführung in den theoretischen Einbau und die wichtigsten Unterschiede zum Mini Heki
- alle wichtigen Informationen zu den passenden Adapterrahmen und zur richtigen Positionierung auf dem Fahrzeugdach
- die Schritt-für-Schritt-Erklärung zur Vorbereitung der Dachfläche inklusive Hilfsrahmen, Druckverteilung und Ausrichtung
- die korrekte Abdichtung mit Butylband und Dekasyl für eine dauerhaft dichte Montage
- die vollständige Montage inklusive Halterungen, Verschraubung, Justierung, Innenrahmen und Kurbel
Ziel: Wenn du ein Dometic Midi Heki in deinen Camper einbauen willst, sollst du nach diesem Artikel genau wissen, wie der Einbau abläuft, welche Varianten es gibt und worauf du bei Vorbereitung, Abdichtung und Montage achten musst, ohne zwischen mehreren Videos springen zu müssen.
Videoanleitung zum Einbau der Midi Heki Style Dachluke
Wir haben den Einbau in 2 Schritte + Videos unterteilt:
Dometic Midi Heki Style Dachluke 700x500mm / versch. Variationen
Inhaltsverzeichnis
Kurzüberblick
Vorraussetzungen & wichtige Maße
Im Video werden die zentralen Montageschritte gezeigt:
- Wahl des passenden Adapterrahmens
- Vorbereitung einer planen Auflagefläche
- Abdichtung mit Butylband und Dekasyl
- Verschraubung, Justierung und Fixierung der Dachluke
Worauf es beim Einbau besonders ankommt:
- Rahmen muss sauber und gerade aufliegen
- Druck beim Verspannen gleichmäßig verteilen
- Dichtmaterial korrekt und vollständig auftragen
- Dachluke am Ende exakt ausrichten und dicht fixieren
Für einen sicheren Einbau gilt: Je sauberer vorbereitet, abgedichtet und ausgerichtet wird, desto besser sitzt das Midi Heki später im Dach.
Benötigtes Werkzeug & Material
Für Vorbereitung & Ausrichtung
passender Adapterrahmen
Hilfsrahmen zur Druckverteilung
Schraubzwingen für gleichmäßigen Anpressdruck
Für die Abdichtung
Butylband
Dekasyl oder vergleichbares Dichtmittel
Für die Montage
Schrauben für die Befestigung
Gleitspray für die Schraublöcher
Wichtig beim Einbau
auf eine gerade, plane Auflagefläche achten
Rahmen sauber positionieren und verspannen
Dachluke am Ende exakt justieren und dicht fixieren
Wenn Du auf der Suche nach Zubehör bist, besuche gerne unseren Shop.
Schritt-für-Schritt-Anleitung: Dometic Midi Heki Einbau

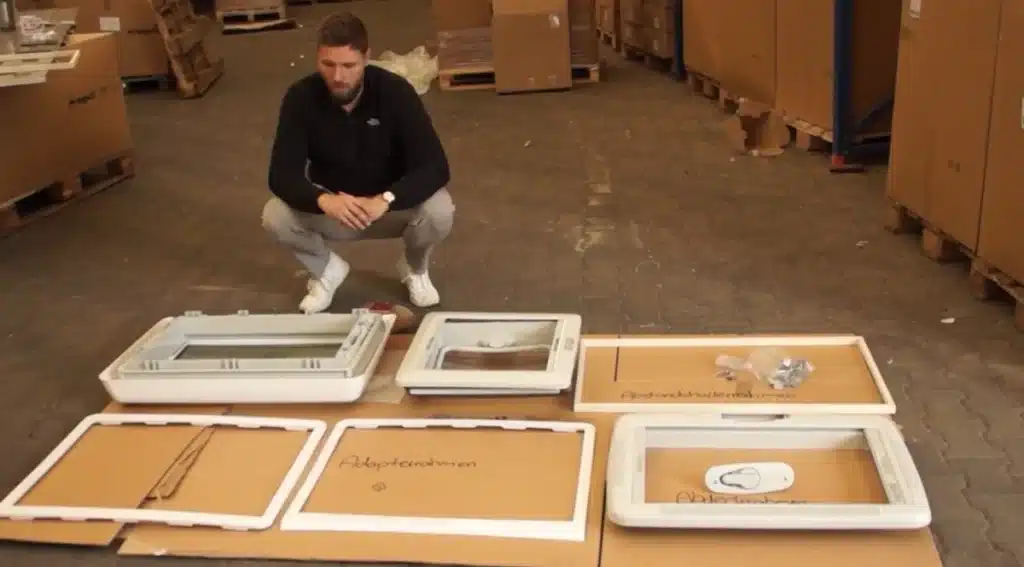

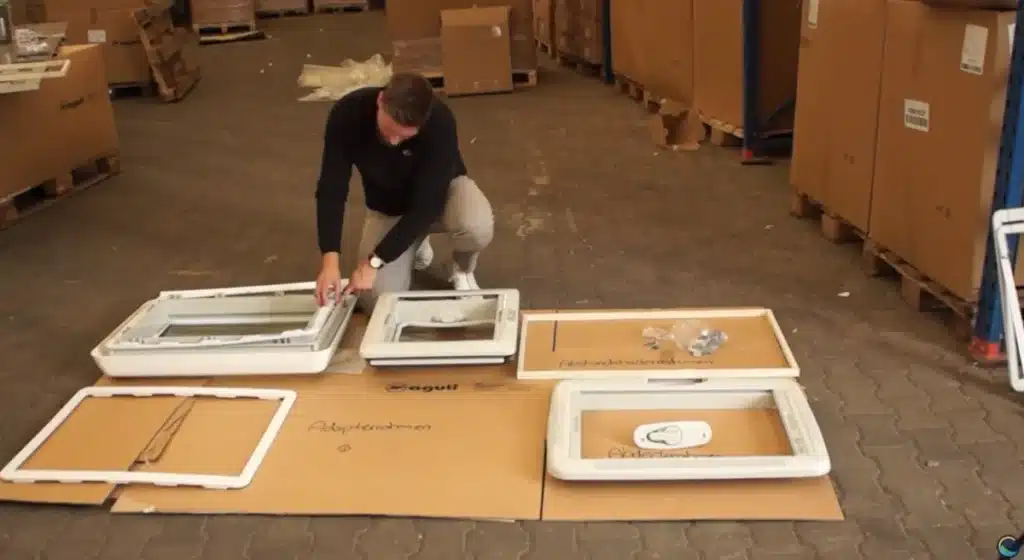

Schritt 1: Überblick, Lieferumfang & Zubehör beim Dometic Midi Heki
In diesem Video schauen wir uns gemeinsam das Dometic Midi Heki Dachfenster an. Wir möchten euch einmal einen allgemeinen Überblick darüber geben, möchten euch die verschiedenen Bestandteile und Unterschiede im Paket zeigen, möchten euch zeigen, was im Lieferumfang enthalten ist und was es an Zubehör gibt. Alle Details könnt ihr euch dann auch im Einbauvideo selbst anschauen. Wir möchten euch hier nur den Prozess zeigen: Unterschiede, Details und den Lieferumfang.
Checkliste:
- Bestandteile prüfen: Verschaffe Dir zuerst einen Überblick über die einzelnen Komponenten des Dometic Midi Heki.
- Varianten vergleichen: Achte auf die unterschiedlichen Ausführungen und prüfe, welche Version zu Deinem Fahrzeug passt.
- Lieferumfang kontrollieren: Überprüfe, welche Teile im Paket enthalten sind und was eventuell zusätzlich benötigt wird.
- Zubehör berücksichtigen: Prüfen, ob optionales Zubehör wie passende Adapterrahmen für deine Einbausituation erforderlich ist.
- Unterschiede verstehen: Mache Dich mit den funktionalen Unterschieden der verschiedenen Varianten vertraut.
- Einbau vorplanen: Nutze den Überblick aus dem Video, um den späteren Einbau im Fahrzeug besser vorbereiten zu können.

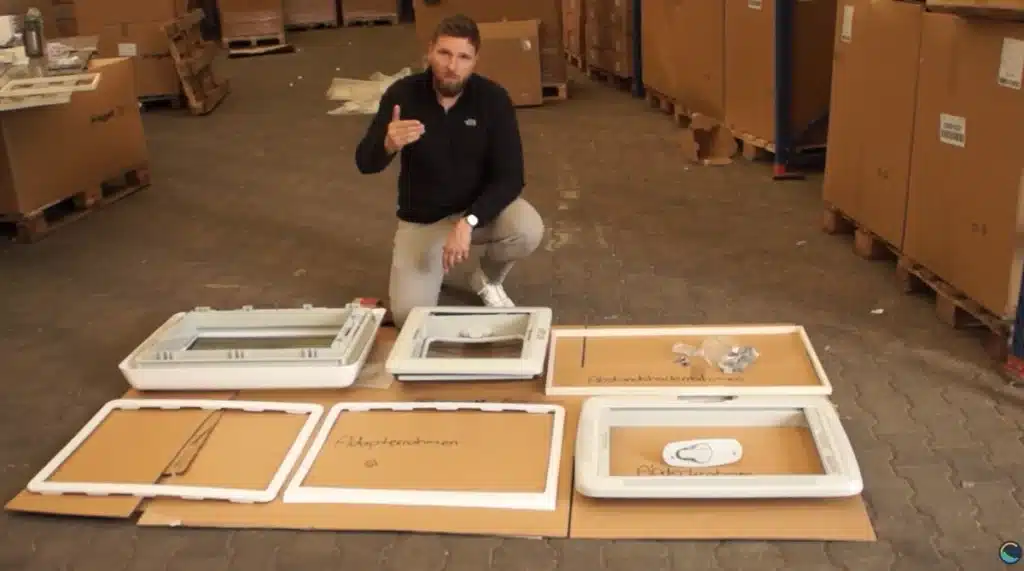

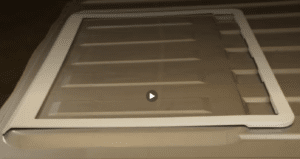

Schritt 2: Den richtigen Adapterrahmen für das Dometic Midi Heki wählen
Zuerst zum Überblick. Fangen wir mal oben an: Es gibt zwei verschiedene Adapterrahmen dazu. Ihr habt ganz vorne am Dach von den Fiat Ducato, Peugeot Boxer und Citroën Jumper Modellen eine Erhöhung. Wenn ihr diese Erhöhung dran habt und euer Midi Heki dort platzieren wollt, dann braucht ihr den Adapterrahmen mit der Biegung hier vorne dran. Falls ihr euer Dachfenster weiter hinten am Fahrzeug platzieren wollt, also nach der Erhöhung im Dach, dann braucht ihr diesen Adapterrahmen, der gleichmäßig ist, also bei dem beide Kanten gleich sind.
Checkliste:
- Einbauposition festlegen: Prüfe zuerst, ob das Midi Heki im vorderen oder im hinteren Dachbereich eingebaut werden soll.
- Dacherhöhung beachten: Bei Fiat Ducato, Peugeot Boxer und Citroën Jumper befindet sich im vorderen Dachbereich eine Erhöhung.
- Gebogenen Adapterrahmen wählen: Soll die Dachluke im Bereich dieser Erhöhung sitzen, wird der Adapterrahmen mit vorderer Biegung benötigt.
- Geraden Adapterrahmen wählen: Wird das Fenster weiter hinten im Dach montiert, kommt der gleichmäßige Adapterrahmen mit identischen Kanten zum Einsatz.
- Dachform prüfen: Vergleiche vor dem Kauf genau, welche Dachform an der gewünschten Einbauposition vorhanden ist.
- Passform sicherstellen: Nur mit dem passenden Adapterrahmen sitzt das Midi Heki später sauber, plan und dicht auf dem Dach.

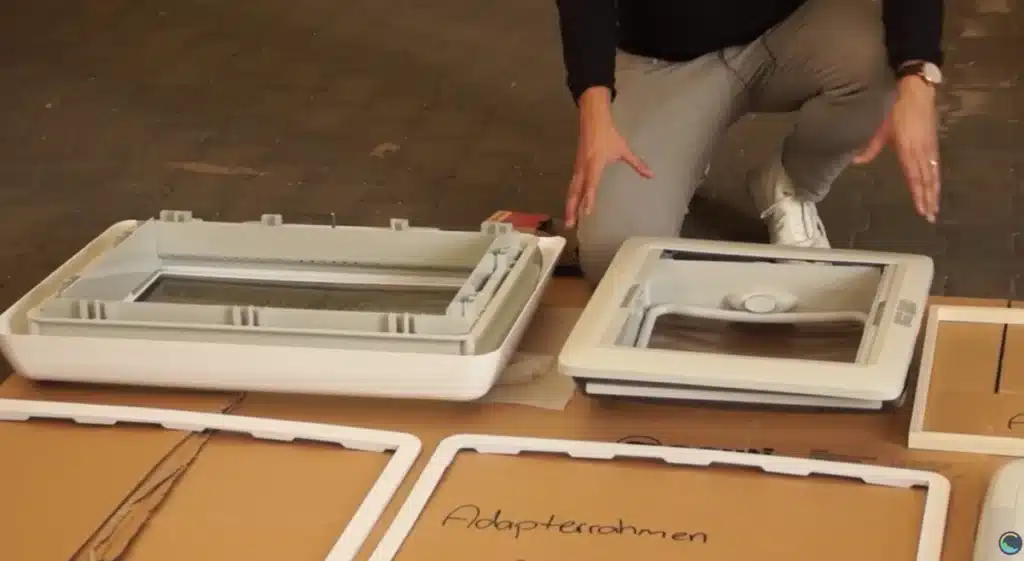

Schritt 3: Kurbel oder Bügel: Die Öffnungsvarianten des Dometic Midi Heki
Hier haben wir die Dachluke selbst. Im Prinzip gibt es zwei grobe Unterschiede. Einmal, wie ihr hier seht, habt ihr eine Kurbel und hier den Bügel. Das heißt, wir haben hier nur ein normales Mini Heki, aber nur zur Veranschaulichung: Hier habt ihr nachher einen Rahmen mit einer Kurbel dran, den sehen wir hier vorne, und hier habt ihr einen komplett geschlossenen Rahmen. Den Bügel könnt ihr in drei verschiedenen Positionen arretieren und mit der Kurbel könnt ihr flexibel stufenlos in jede Position gehen. Den Bügel könnt ihr in drei verschiedenen Positionen arretieren und mit der Kurbel könnt ihr flexibel stufenlos in jede Position gehen.
Checkliste:
- Öffnungsart prüfen: Es gibt verschiedene Varianten.
- Kurbel beachten: Stufenlose Öffnung möglich.
- Bügel beachten: In drei Positionen arretierbar.
- Rahmen vergleichen: Je nach Variante unterschiedlich.
- Komfort abwägen: Feste Stufen oder flexible Öffnung.
- Passende Version wählen: Nach Bedarf und Ausbau.

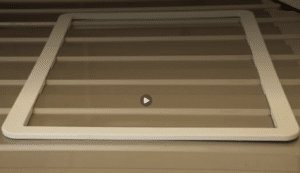

Schritt 4: Adapterrahmen auswählen und mit Dichtmaterial vorbereiten
Schauen wir uns jetzt mal den Einbau an. Hier haben wir den Adapterrahmen für die Erhöhung. Wir blenden euch noch mal zwei Bilder ein, da seht ihr auch noch mal im Detail, was die Unterschiede zwischen den zwei verschiedenen Adapterrahmen sind. Diese könnt ihr als Zubehör dazu kaufen. Ihr müsst euch davor überlegen, an welche Stelle ihr euer Fenster positioniert, könnt auf den Bildern gleich sehen, was die Unterschiede sind, und könnt die dann entsprechend als Zubehör bei uns im Shop bestellen. Also, wie gesagt, hier kommt unser Dichtmaterial dazwischen. Der Adapterrahmen kommt hier wieder mit Dichtmaterial dann aufs Fahrzeugblech.
Checkliste:
- Einbauposition festlegen: Vorne oder weiter hinten im Dach.
- Adapterrahmen vergleichen: Unterschiede der Varianten beachten.
- Passendes Zubehör wählen: Rahmen passend zur Dachposition kaufen.
- Dichtmaterial einplanen: Zwischen Rahmen und Dach einsetzen.
- Auflage vorbereiten: Adapterrahmen sauber aufs Blech setzen.
- Montage sorgfältig vorbereiten: Basis für dichten Einbau schaffen.
Schritt 5: Halter kürzen und korrekt positionieren
Wenn wir uns diese Halter hier anschauen, ihr seht nachher alles im Detail im Video. Diese Halter könnt ihr entsprechend der Stärke eurer Decke mit dem normalen Seitenschneider oder mit einer Blechzange richtig abkürzen. Die können auch minimal kürzer sein, auf jeden Fall dürfen sie nicht überstehen.
Die Positionierung, wie ihr sie auch im Video seht, erfolgt zuerst über das vordere Loch. Da machen wir eine Schraube rein und positionieren die hier entsprechend so, dass nichts verklemmt ist, also dass es richtig anliegt. Wir ziehen die Schraube leicht an, aber lassen uns hier noch ein bisschen Spielraum zur Justierung.
Checkliste:
- Deckenstärke prüfen: Halter passend anpassen.
- Halter kürzen: Mit Seitenschneider oder Blechzange.
- Überstand vermeiden: Halter dürfen nicht überstehen.
- Vorderes Loch nutzen: Erste Schraube vorne setzen.
- Ausrichtung prüfen: Nichts darf verklemmen.
- Schraube nur leicht anziehen: Spielraum zum Justieren lassen.

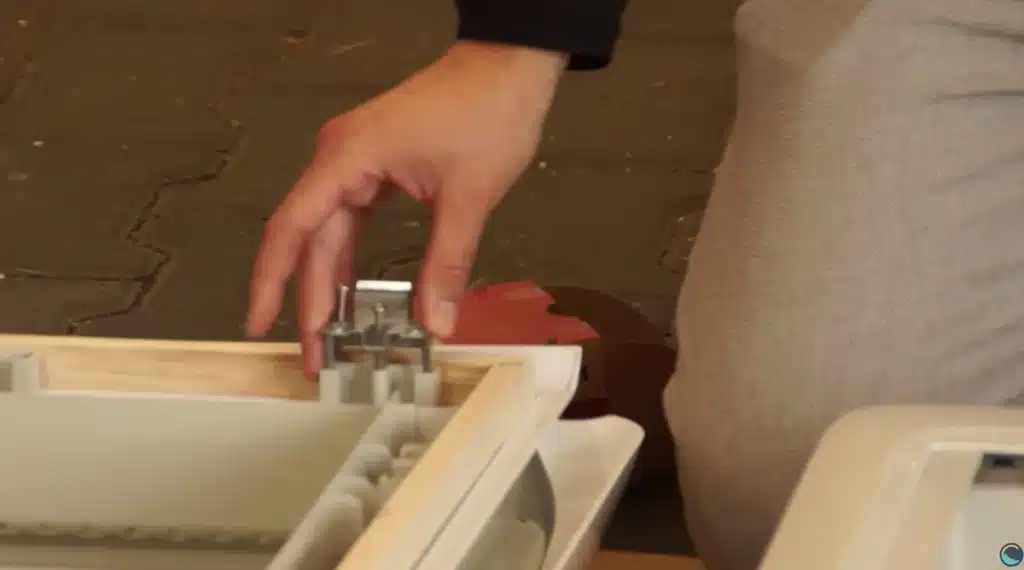

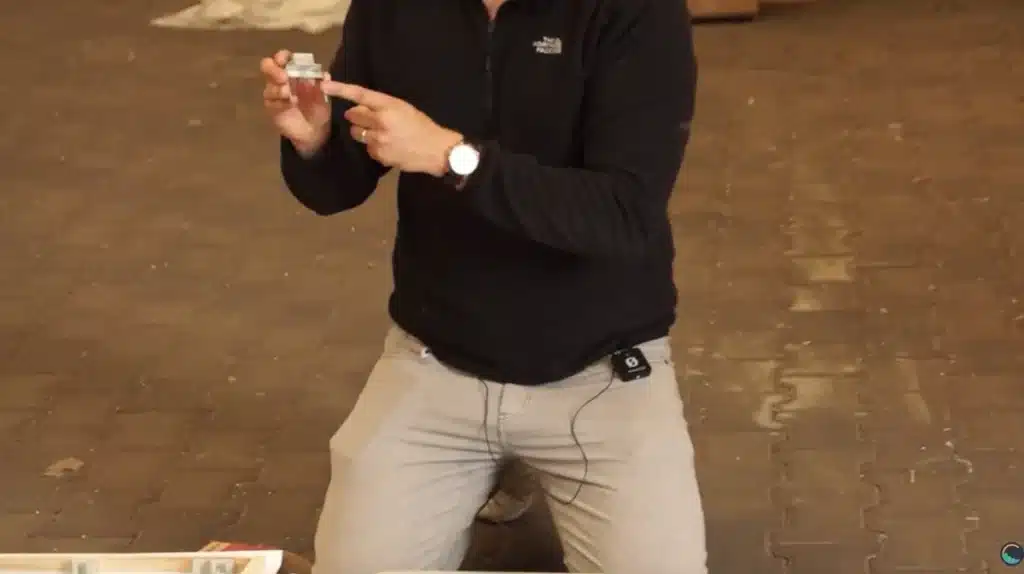

Schritt 6: Hintere Schrauben fixieren und Spannung einstellen
Im zweiten Schritt nehmen wir dann die beiden hinteren Löcher und schrauben die fest an die Decke ran, mit dem entsprechenden Moment, welches ihr beim Hersteller Dometic findet. Und nachdem wir die beiden hinteren Schrauben fest an die Decke verschraubt haben, gehen wir an die vordere Schraube und machen damit die finale Spannung zwischen der Dachluke und der Decke.
Checkliste:
- Hintere Löcher nutzen: Beide Schrauben einsetzen.
- An Decke verschrauben: Gleichmäßig festziehen.
- Drehmoment beachten: Herstellerangaben von Dometic nutzen.
- Sitz kontrollieren: Rahmen muss sauber anliegen.
- Vordere Schraube nachziehen: Finale Spannung herstellen.
- Spannung prüfen: Dachluke und Decke sauber verbinden.

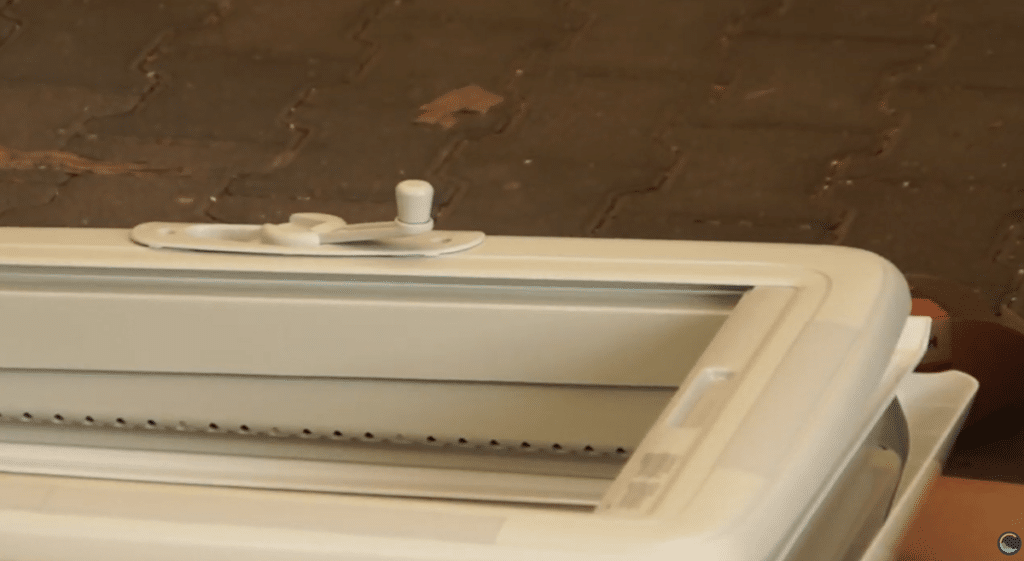

Schritt 7: Abdeckrahmen montieren und Kurbel befestigen
Genau, im letzten Schritt geht es wieder gleich, also analog wie beim Mini Heki, weiter. Wir nehmen jetzt unseren Abdeckrahmen und klipsen den wieder hier auf unsere Befestigungspunkte. Wir nehmen uns dann die Kurbel. Sobald wir den Rahmen komplett drauf haben, ich lege ihn nur mal vorsichtig hier drauf, und nehmen dann unsere Kurbel, platzieren sie an der richtigen Position, drehen sie rein und verschrauben diese noch.
Checkliste:
- Abdeckrahmen aufsetzen: Auf die Befestigungspunkte klipsen.
- Sitz prüfen: Rahmen muss sauber aufliegen.
- Kurbel bereitlegen: Passende Position wählen.
- Kurbel einsetzen: Vorsichtig eindrehen.
- Kurbel verschrauben: Sicher befestigen.
- Endmontage kontrollieren: Alles fest und korrekt ausgerichtet.
Schritt-für-Schritt-Anleitung: Dometic Midi Heki Montage

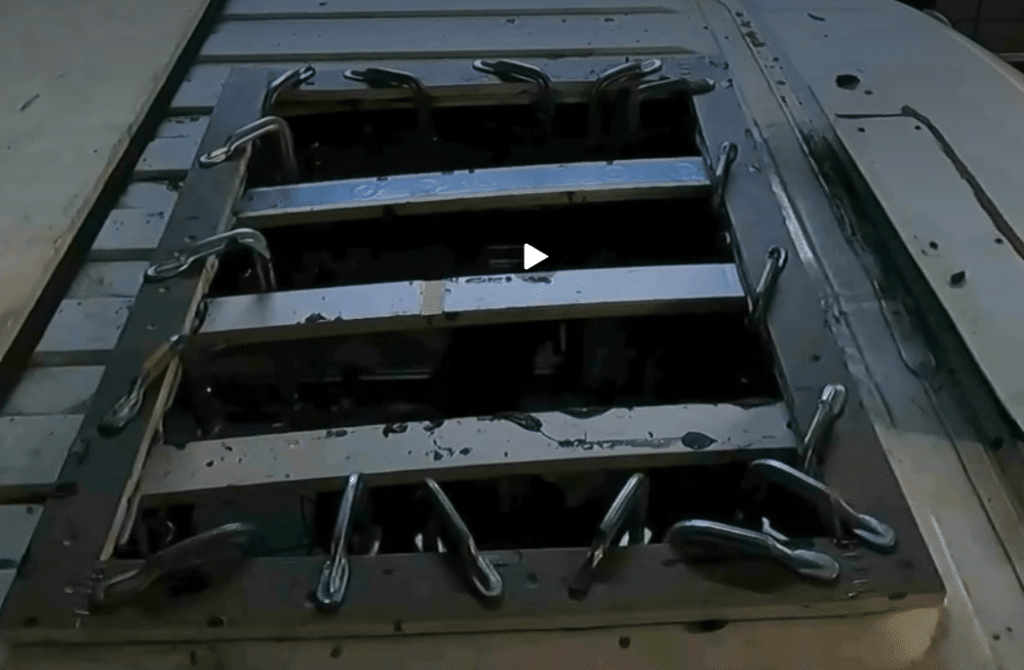

Schritt 8: Die richtige Position für die Dachluke finden
Du siehst, dass wir hier im Vorderbereich des Fahrzeugs sind. Wir wählen den entsprechenden Adapterrahmen mit der Schräge auf der einen Seite und der Sickenform auf der anderen Seite. Der Rahmen ist von unten mit Dichtmaterial vorbereitet. Das zeigen wir dir dann, wenn das Fenster vorbereitet wird. Darauf wird ein Hilfsrahmen gelegt, der dafür sorgt, dass der Druck gleichmäßig auf den Rahmen erzeugt wird, und der gegen Kratzer schützt. Denn wie ihr gleich sehen werdet, wird das sehr stark verspannt. Das ist ein wichtiger Arbeitsschritt, wo genau darauf zu achten ist, dass man wirklich versucht, dort eine gerade Ebene zu erzeugen.
Dafür ist auch der Hilfsrahmen zur Unterstützung da, denn je gerader dieser Rahmen aufliegt, desto besser passt anschließend auch das Fenster bündig auf diesen Rahmen und es gibt weniger Spalte, die ausgeglichen werden müssen. Ihr seht, wie viele Schraubzwingen dort verwendet worden sind, um überall wirklich an den Stellen gleichmäßigen Druck zu erzeugen, damit die Fläche möglichst gerade und plan wird. Das härtet dann aus.
Checkliste:
- Adapterrahmen passend wählen: Für den Vorderbereich des Dachs.
- Dichtmaterial vorbereiten: Unterseite des Rahmens abdichten.
- Hilfsrahmen auflegen: Druck gleichmäßig verteilen.
- Kratzer vermeiden: Oberfläche schützen.
- Schraubzwingen setzen: Fläche gleichmäßig verspannen.
- Plane Auflage schaffen: Rahmen gerade aushärten lassen.

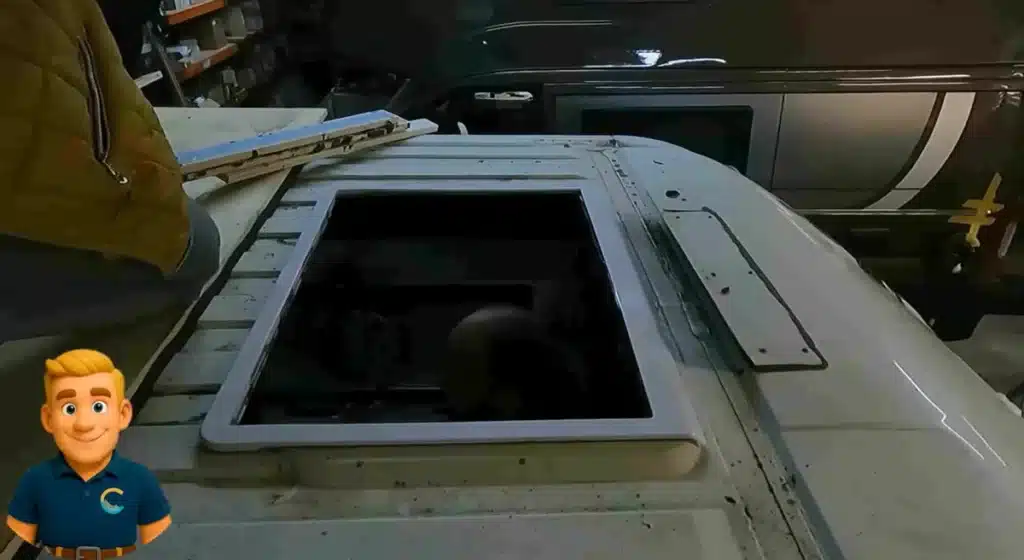

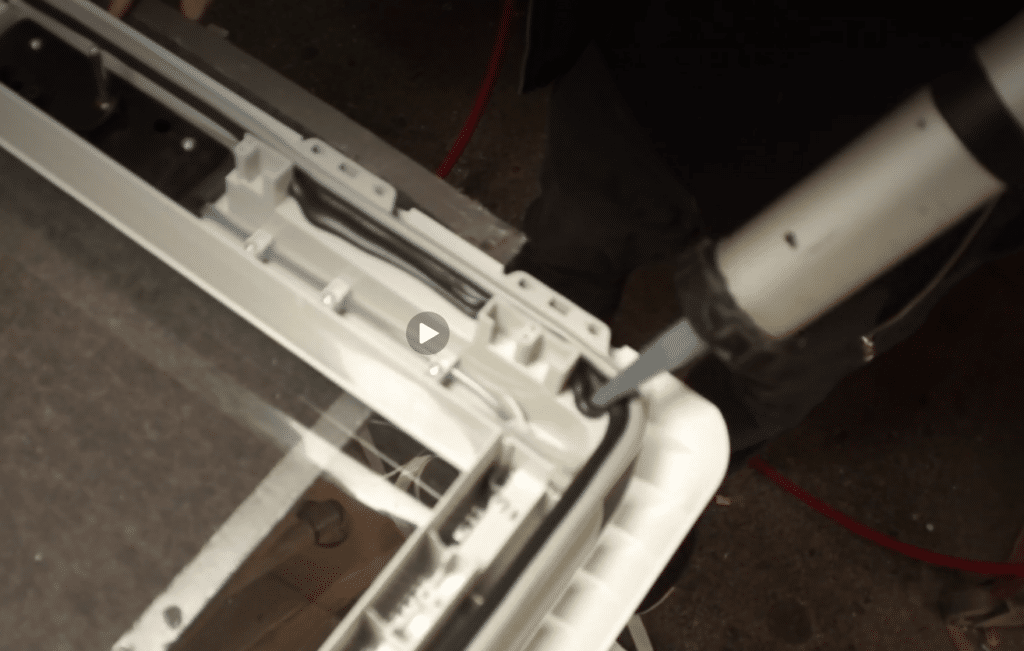

Schritt 9: Butylband verlegen und Dekasyl richtig auftragen

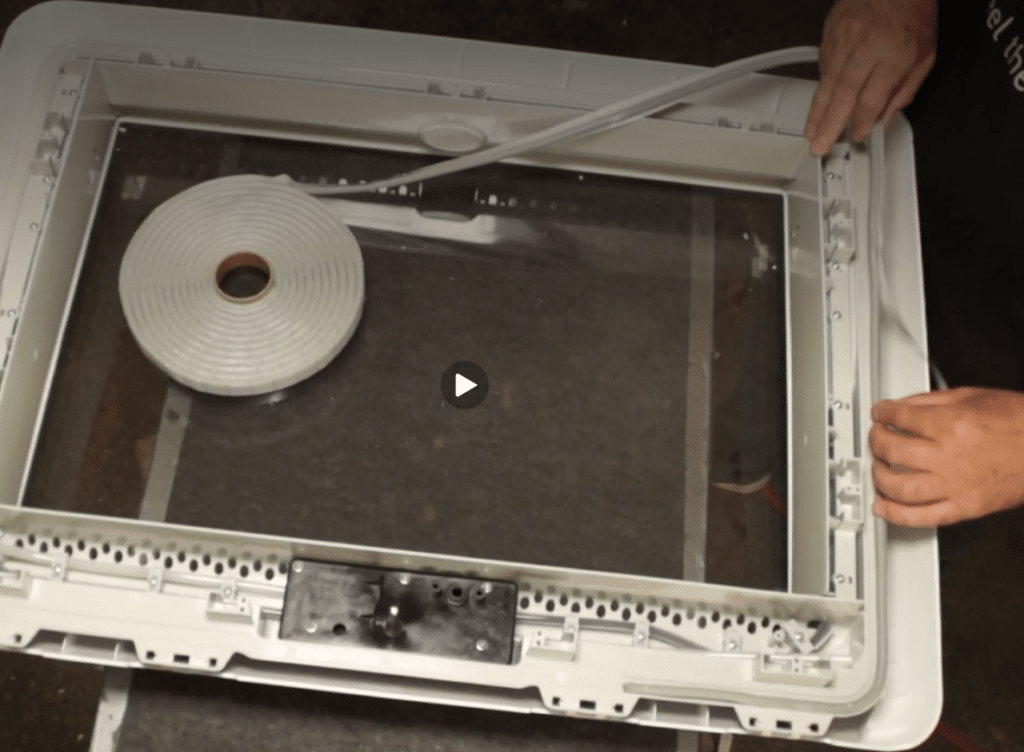

Im nächsten Schritt kommt dieses Butylband zum Einsatz. Es wird rundherum verlegt und sauber positioniert, damit es von vornherein eine gute Position hat. Im nächsten Arbeitsschritt wird dieses blaue Dichtmaterial dort aufgebracht – bei uns ist das Dekasyl. Im Bereich der Kurbel wird es ein bisschen breiter. Was wir jetzt sehen: Er zieht noch einen breiteren Streifen in die Mitte rein, um wirklich dafür zu sorgen, dass dort auch genügend Material zur Verfügung steht.
Checkliste:
- Butylband rundum verlegen: Sauber positionieren.
- Dichtverlauf prüfen: Lücken vermeiden.
- Dekasyl auftragen: Gleichmäßig verteilen.
- Bereich an der Kurbel beachten: Dort breiter arbeiten.
- Zusätzlichen Streifen setzen: In der Mitte mehr Material einplanen.
- Abdichtung kontrollieren: Alles sauber und vollständig auftragen.

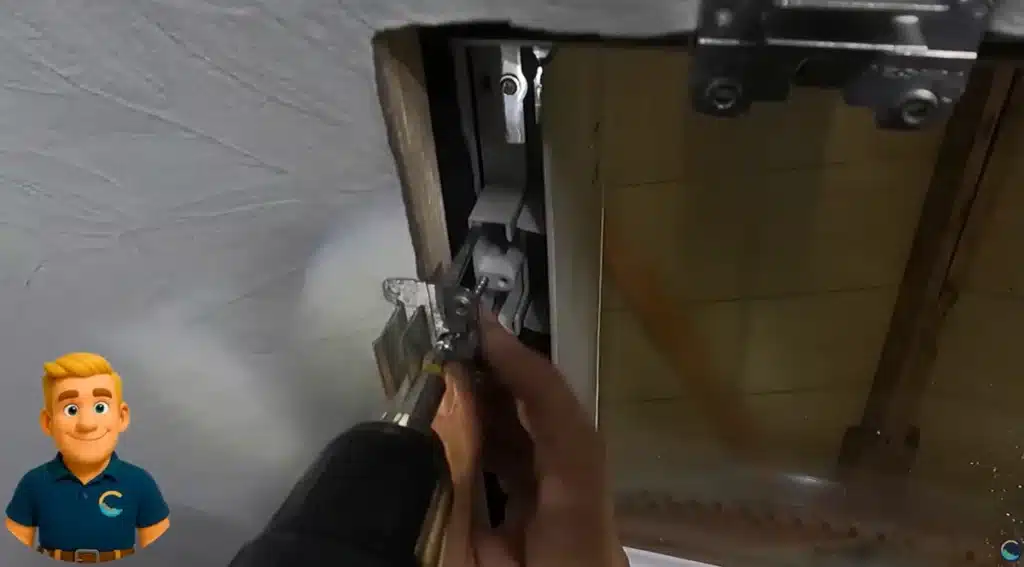

Schritt 10: Haube montieren, ausrichten und dicht fixieren
Dann wird in das Loch, wo nachher die Schraube eingebracht wird, etwas Gleitspray aufgebracht, damit das Schrauben leichter wird und die Hitzeentwicklung niedriger ist. Als Erstes wird der Bügel mit dem Rahmen verbunden und fixiert. Im nächsten Schritt werden die Halterungen fest mit der Decke verbunden. Und wenn diese Schrauben alle verschraubt sind, dann ist der nächste Arbeitsschritt das Justieren und Fixieren der Haube mit dem Dach. Dort findet auch der Druck nach unten statt, um die Dichtheit zu gewährleisten. Also das wird dann Schritt für Schritt in mehreren Schritten gemacht, damit es so aussieht, schön plan aufliegt und dicht ist.
Checkliste:
- Gleitspray auftragen: Schraubloch vorbereiten.
- Bügel befestigen: Mit dem Rahmen verbinden.
- Halterungen verschrauben: Fest mit der Decke verbinden.
- Schrauben prüfen: Alles sauber anziehen.
- Haube justieren: Schritt für Schritt ausrichten.
- Dichtheit sicherstellen: Mit Druck nach unten fixieren.
Häufige Fehler & Lösungen
Was ist ein häufiger Fehler bei der Wahl des Adapterrahmens?
Ein häufiger Fehler ist, den falschen Adapterrahmen für die Dachform oder die Position auf dem Fahrzeugdach zu wählen. Achte darauf, dass der Rahmen zur Erhöhung, Schräge oder Sickenform deines Dachs passt.
Was passiert, wenn der Rahmen nicht plan aufliegt?
Liegt der Rahmen nicht sauber und gerade auf, entstehen Spalte, die später nur schwer auszugleichen sind. Dadurch kann die Dachluke schief sitzen oder undicht werden.
Warum ist eine ungleichmäßige Verspannung problematisch?
Wird der Druck nicht gleichmäßig verteilt, kann sich der Rahmen verziehen. Das erschwert die bündige Montage und kann die Dichtheit beeinträchtigen.
Was ist beim Einsatz von Schraubzwingen wichtig?
Die Schraubzwingen sollten so gesetzt werden, dass überall gleichmäßiger Druck entsteht. Nur so lässt sich eine möglichst plane Fläche herstellen.
Warum kann eine Dachluke trotz Dichtmaterial undicht werden?
Oft liegt das Problem nicht am Material selbst, sondern an einer ungleichmäßigen Auflagefläche oder an einer unsauberen Verarbeitung. Butylband und Dekasyl müssen sauber und vollständig aufgebracht werden.
Was ist ein typischer Fehler beim Butylband?
Das Butylband wird manchmal nicht rundum sauber positioniert oder ungleichmäßig angedrückt. Dadurch kann die Abdichtung an einzelnen Stellen schwächer ausfallen.
Worauf sollte man beim Auftragen von Dekasyl achten?
Das Dichtmittel sollte gleichmäßig aufgetragen werden. In stärker belasteten Bereichen darf es etwas breiter gesetzt werden, damit ausreichend Material vorhanden ist.
Warum sollte die Haube erst nach und nach fixiert werden?
Wird sie sofort einseitig festgezogen, kann sie sich verspannen oder schief sitzen. Besser ist es, die Haube Schritt für Schritt zu justieren und gleichmäßig anzupressen.
Was kann bei den Schraublöchern schiefgehen?
Ohne saubere Vorbereitung kann das Verschrauben schwerer gehen und mehr Hitze erzeugen. Das kann die Montage unnötig erschweren.
Warum ist die Endkontrolle so wichtig?
Auch wenn alles montiert ist, muss geprüft werden, ob die Dachluke bündig aufliegt und rundum sauber abdichtet. Kleine Fehler fallen oft erst ganz am Ende auf.
Häufig gestellte Fragen (FAQ) zum Einbau des Dometic Midi Heki
Braucht man für das Dometic Midi Heki immer einen Adapterrahmen?
Das hängt von Fahrzeugtyp, Dachform und Einbauposition ab. Besonders im Vorderbereich mit Dachanhebung oder spezieller Dachstruktur ist ein passender Adapterrahmen wichtig.
Wofür ist der Hilfsrahmen beim Einbau gut?
Der Hilfsrahmen hilft dabei, den Druck gleichmäßig zu verteilen, die Fläche zu schützen und eine möglichst gerade Ebene für die spätere Montage zu schaffen.
Warum sind eine plane Fläche und gleichmäßiger Druck so wichtig?
Nur wenn der Rahmen sauber und gerade aufliegt, kann die Dachluke bündig montiert werden. Das verbessert Sitz, Optik und Dichtheit.
Womit wird das Midi Heki abgedichtet?
Für die Abdichtung werden Butylband und ein zusätzliches Dichtmittel wie Dekasyl verwendet.
Welche Aufgabe hat das Butylband?
Das Butylband wird rundum verlegt und sorgt für die grundlegende Abdichtung zwischen den Bauteilen.
Warum wird zusätzlich Dekasyl verwendet?
Dekasyl ergänzt die Abdichtung und sorgt dafür, dass in kritischen Bereichen genügend Dichtmaterial vorhanden ist.
Wann werden Bügel und Halterungen montiert?
Zuerst wird der Bügel mit dem Rahmen verbunden und fixiert. Danach werden die Halterungen mit der Decke verschraubt.
Wann wird die Haube endgültig ausgerichtet?
Die finale Justierung erfolgt nach der Befestigung der Halterungen. Dann wird die Haube Schritt für Schritt ausgerichtet und fixiert.
Woran erkennt man, dass die Dachluke richtig sitzt?
Sie liegt plan auf, ist sauber ausgerichtet und rundum dicht montiert.
Was ist beim Einbau des Midi Heki am wichtigsten?
Der wichtigste Punkt ist die Dichtheit. Dafür müssen Rahmen, Druckverteilung, Abdichtung und Ausrichtung sorgfältig ausgeführt werden.
Ergebnis:
Mit dem korrekt montierten Dometic Midi Heki bekommst du eine Dachluke, die sauber sitzt, dicht abschließt und optisch bündig in das Fahrzeugdach integriert ist. Entscheidend dafür sind der richtige Adapterrahmen, eine plane Auflagefläche sowie die sorgfältige Abdichtung mit Butylband und Dekasyl.
Sind alle Montageschritte sauber ausgeführt, überzeugt das Ergebnis nicht nur technisch, sondern auch im Alltag: mehr Tageslicht, ein offeneres Raumgefühl und ein professionell eingebautes Dachfenster, auf das du dich unterwegs verlassen kannst.
