Willkommen bei Camperselbstbau. In diesem Artikel zeigen wir euch dein Einbau des Dometic Mini Heki inklusive einem Einführungsvideo und einem Einbauvideo. Du bekommst:
einen Überblick über den Aufbau und die Bestandteile der Dachluke
die Schritt-für-Schritt-Anleitung zum Dometic Mini Heki Einbau (inkl. Tipps/Tricks aus der Praxis)
die richtige Positionierung und das Ausschneiden der Dachöffnung
die korrekte Abdichtung mit Butylband und Dekasyl für maximale Dichtigkeit
die vollständige Montage inkl. Innenrahmen, Verschraubung und Ausrichtung
Ziel: Wenn du eine Dachluke einbauen willst, sollst du nach diesem Artikel genau wissen, wie der Einbau des Dometic Mini Heki abläuft, ohne zwischen mehreren Videos springen zu müssen.
Videoanleitung zum Einbau der Mini Heki Style Dachluke
Wir haben den Einbau in 2 Schritte + Videos unterteilt:
Hier geht es um die verschiedenen Ausführungen, den Adapterrahmen, den Innenrahmen und die grundsätzliche Einbaulogik.
In diesem Video siehst du den praktischen Einbau am Camper: Adapterrahmen vorbereiten, abdichten, verspannen, montieren und final ausrichten.
Dometic Mini Heki Style Dachfenster/Dachluke 400x400mm
Inhaltsverzeichnis
Kurzüberblick
Vorraussetzungen & wichtige Maße
Im Video werden zwei Aspekte gezeigt:
Aufbau und Bestandteile der Dometic Mini Heki Dachluke
Schritt-für-Schritt Anleitung für den Dometic Mini Heki Einbau
Welche Variante für dein Fahrzeug passt, hängt ab von:
Dachstärke (entscheidend für den passenden Innenrahmen) Hier gibt es zwei Varianten bei Mini Heki. Eine Varainte für Dachstärken bis 25mm und die andere für Dachstärken bis zu 60mm.
Fahrzeugtyp bei Fiat Ducato, Peugeot Boxer, Citroën Jumper, gibt es einen passenden Adapterrahmen um die unebenheiten des Dachs auszugleichen. Bei VW Crafter, Mercedes Sprinter, etc muss man die Anpassung der Dachrillen selbst ausgleichen.
Gewünschte Belüftungsvariante – entweder mit Zwangsbelüftung, das bedeutet dass die Haube nicht komplett Abdichtet sondern eine minimale durchgehende Belüftung garantiert. Dies ist mittlerweile auch Pflicht bei der Umrüstung aufs Wohnmobil. Die ohne Zwangsbelüftung Variante hingegen dichtet komplett ab.
Benötigtes Werkzeug & Material
Grundwerkzeug
Schraubendreher oder Bitsatz (je nach Schrauben im Set)
Maßband & Marker zum Anzeichnen
Cutter oder Spachtel für Dichtmaterial
Einbau am Fahrzeug
Stichsäge (für den Dachausschnitt)
Bohrer (für Ecklöcher und Führung)
ggf. Feile oder Schleifwerkzeug zum Entgraten
Schrauben (im Lieferumfang enthalten)
Für die Abdichtung
Butylband (äußere Abdichtung)
Dekasyl oder vergleichbares Dichtmittel (dauerelastisch)
Für die Montage der Abdeckung
Akkuschrauber
passende Bits (je nach Schraubentyp)
Wenn Du auf der Suche nach Zubehör bist, besuche unseren Shop.

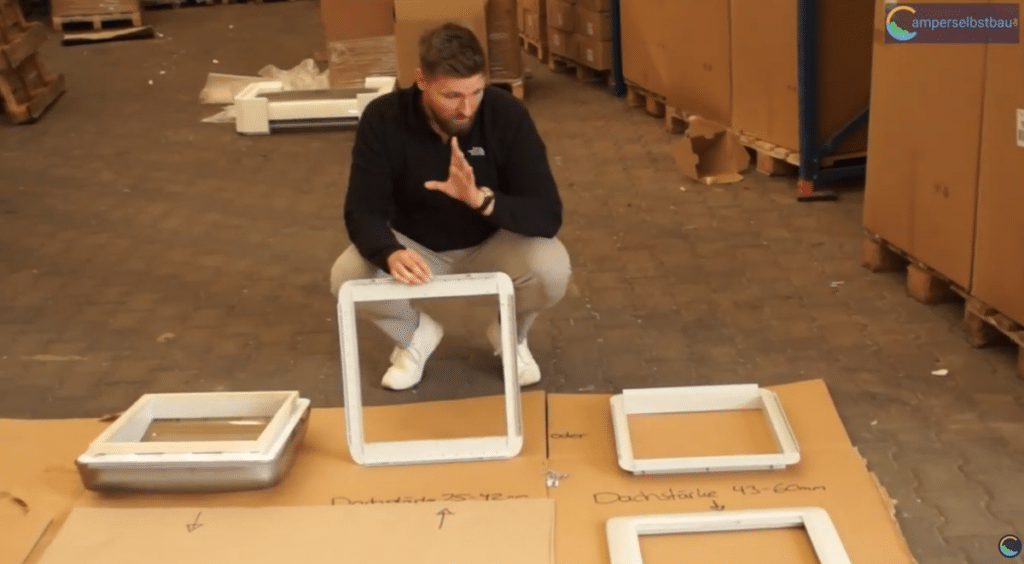

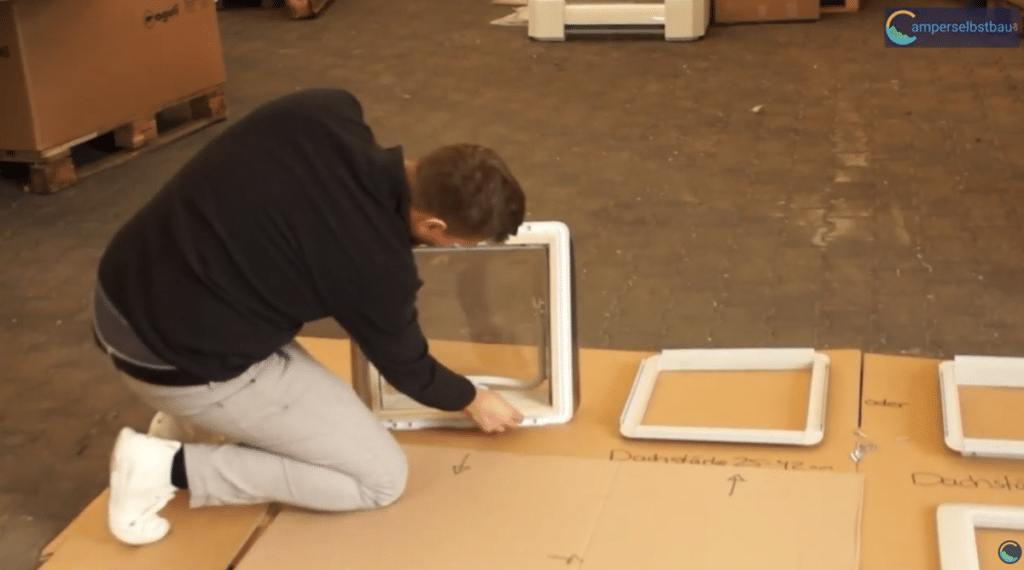

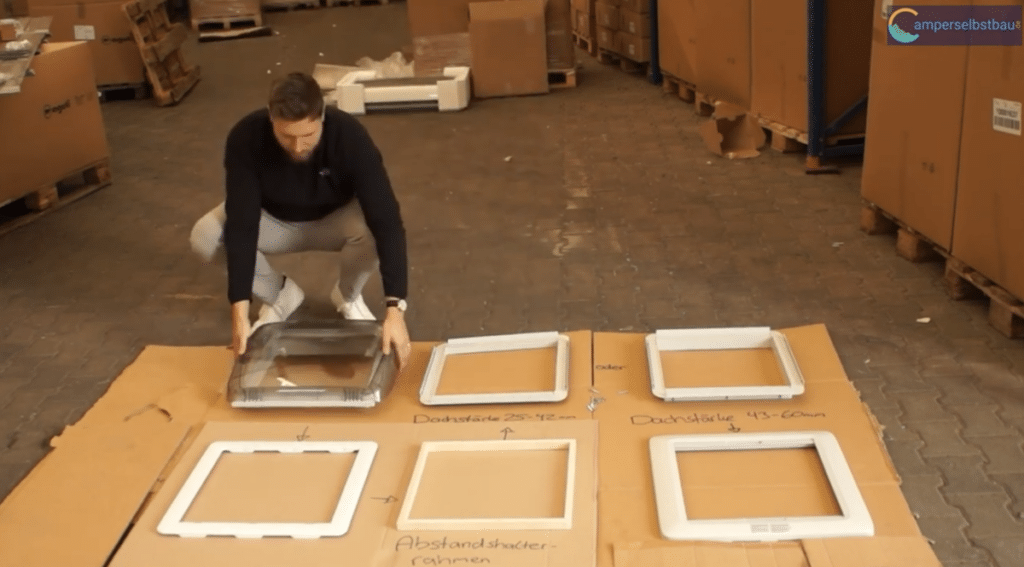

Einführung und Aufbau der Dometic Mini Heki Dachluke
Checkliste Vorbereitung:
- Dachstärke vor der Montage genau nachmessen

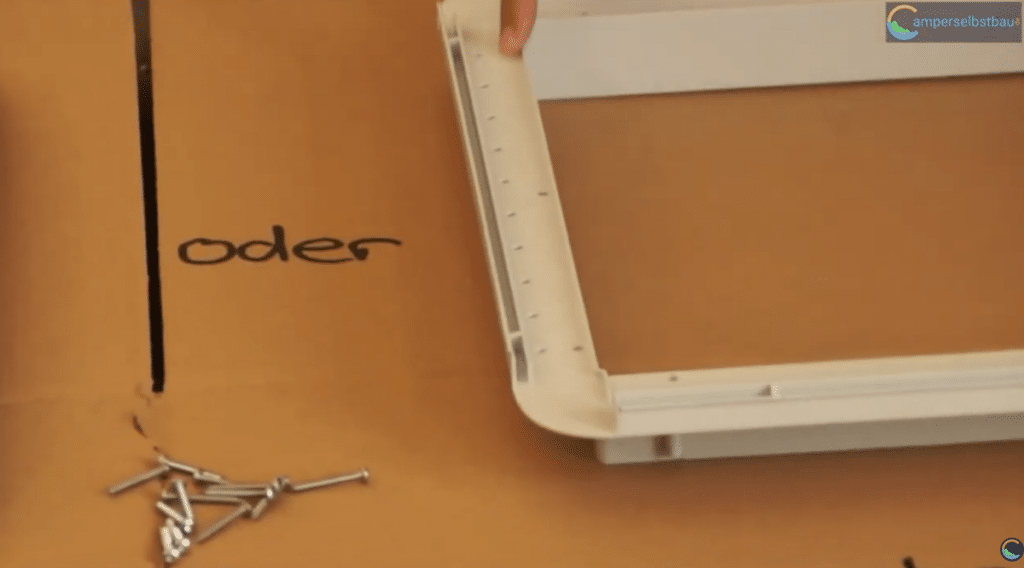

- Passende Rahmen-Variante anhand der Dachstärke auswählen (25–42 mm = flacher Rahmen, 43–60 mm = breiterer Rahmen
- Eigenen Innenrahmen erstellen, je nach Dachsituation (meistens Holzrahmen passend zur Dachstärke)
Schritt-für-Schritt-Anleitung: Dometic Mini Heki Montage
Schritt 1: Die richtige Position für die Dachluke finden

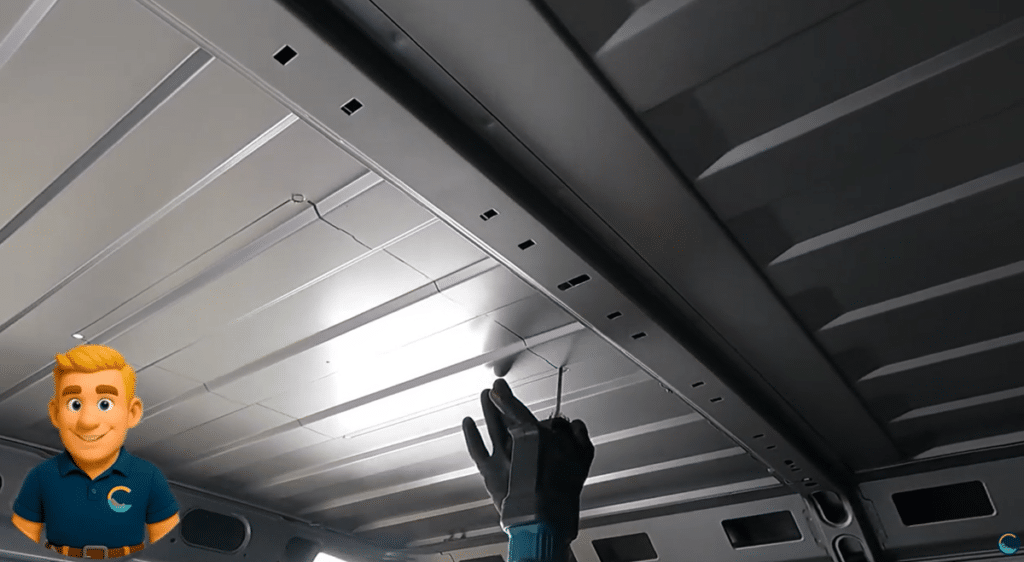

Um die optimale Position für die Dachluke zu finden, könnt ihr den Adapterrahmen zunächst probeweise von oben an die gewünschte Stelle im Fahrzeug legen und schauen wo der Adapterrahmen zu den Rillen passt. Anschließend wird eine Hilfsbohrung gesetzt und der Abstand vom Loch zur Innenkante des Rahmens gemessen. Danach wird der Rahmen außen auf die Sicken gelegt, entsprechend dem Maß ausgerichtet und an den Ecken markiert, da dort später die Bohrungen für die Stichsäge gesetzt werden.
Checkliste:
- Adapterrahmen von unten an die gewünschte Stelle halten, um zu prüfen wo fürs Raumgefühl später die Dachluke sitzen soll.
- Hilfsbohrung setzen und Abstand zur Rahmeninnenkante messen.
- Rahmen von außen auf den Sicken anlegen und ausrichten.
- Ecken für die späteren Bohrlöcher markieren.
Schritt 2: Den Dachausschnitt sägen & Rostschutz auf die Schnittkante

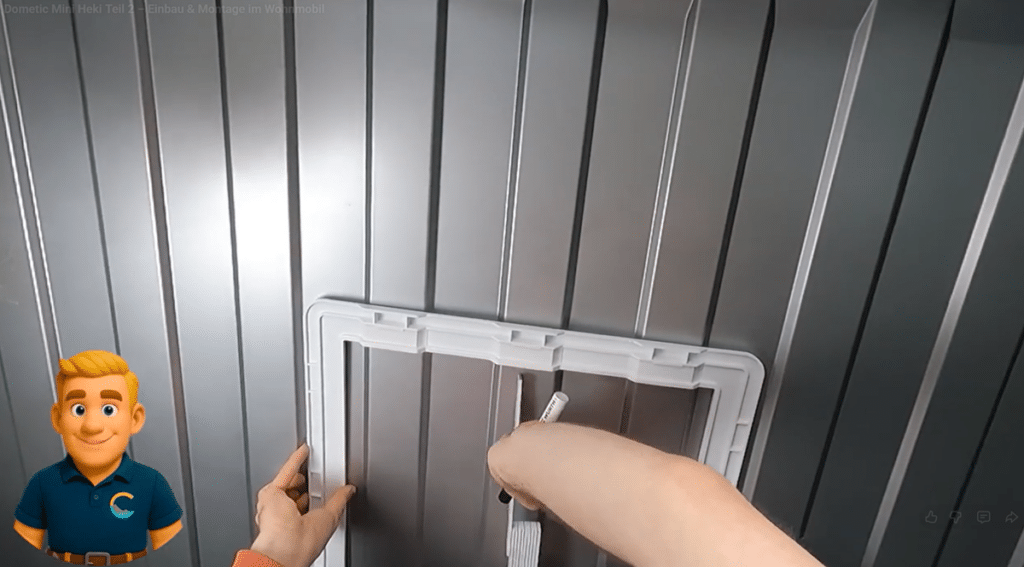

Für das Sägen des Ausschnitts gibt es zwei Möglichkeiten: von oben oder von unten. Beim Sägen von oben muss das Dach zwingend gegen Kratzer geschützt und stabil abgestützt werden, um Beulen durch das eigene Gewicht zu vermeiden. Alternativ kann der Adapterrahmen von unten angesetzt und ausgerichtet werden, um die Hilfslinien für die Stichsäge anzuzeichnen. Das freihändige Sägen von unten hat den großen Vorteil, dass dadurch keine Kratzer auf dem Dach entstehen. Es empfiehlt sich nach dem Sägen die Schnittkante mit einem Rostschutz zubehandeln.
Checkliste:
- Sägemethode wählen (von oben oder von unten).
- Beim Sägen von oben: Dach gegen Kratzer schützen und stabile Auflage verwenden.
- Adapterrahmen zur Orientierung ansetzen und ausrichten.
- Hilfslinien für die Stichsäge anzeichnen.
- Dachausschnitt mit der Stichsäge aussägen.
- Rostschutz auftragen.

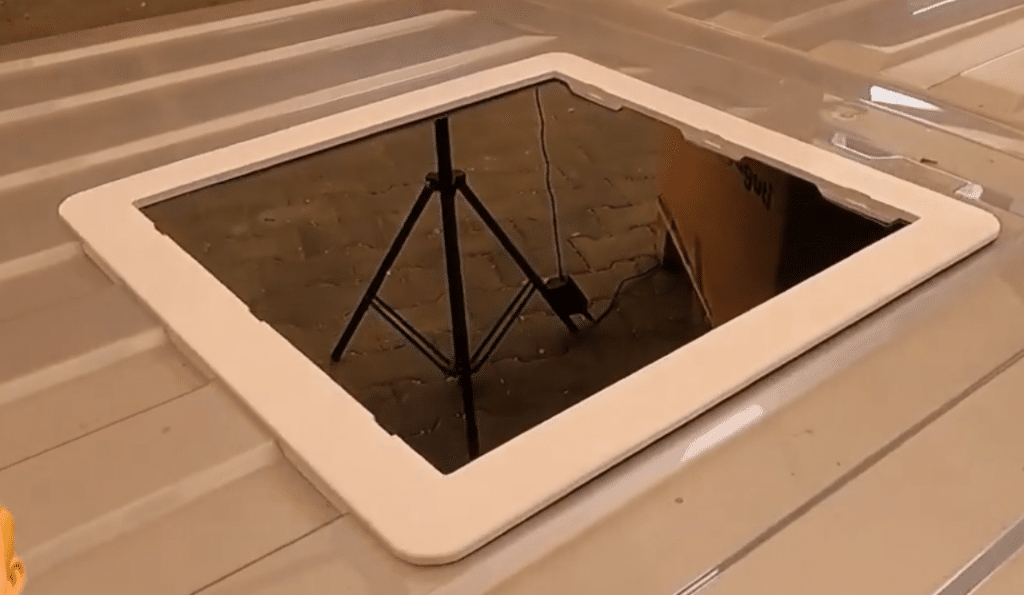

Schritt 3: Einbau & Abdichtung des Adapterrahmens

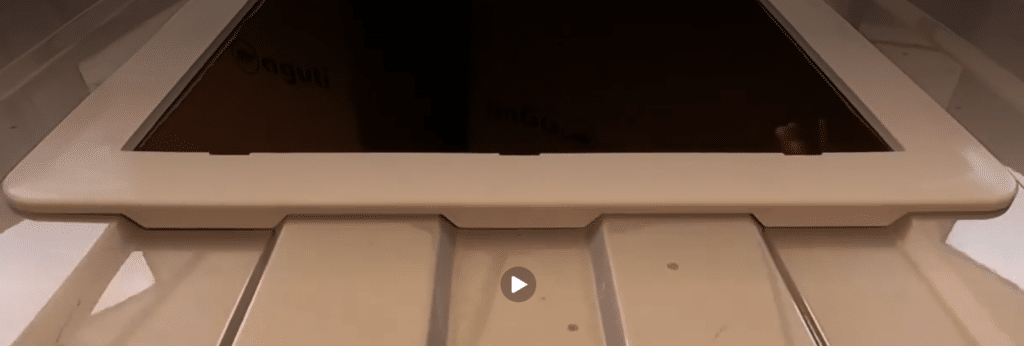

Der Adapterrahmen passt perfekt in die Sicken des Daches. Für die Abdichtung wird außen ein graues Butylband sauber positioniert. Direkt dahinter wird als weiches, dauerelastisches Dichtmaterial „Dekasil“ aufgetragen. Dieses dient dazu, eventuelle Ungenauigkeiten flexibel auszugleichen und die Fugen optimal aufzufüllen. Dann kann der Rahmen sauber in den Rillen positioniert und leicht angedrückt werden.
Checkliste:
- Graues Butylband außen sauber auf Adapterrahmen positionieren.
- Dauerelastisches Dichtmaterial (Decasil) dahinter auftragen.
- Sicherstellen, dass das Material mögliche Fugen und Ungenauigkeiten ausfüllt.
Schritt 3: Abdichtung und Einbau der Dachluke auf dem Adapterrahmen

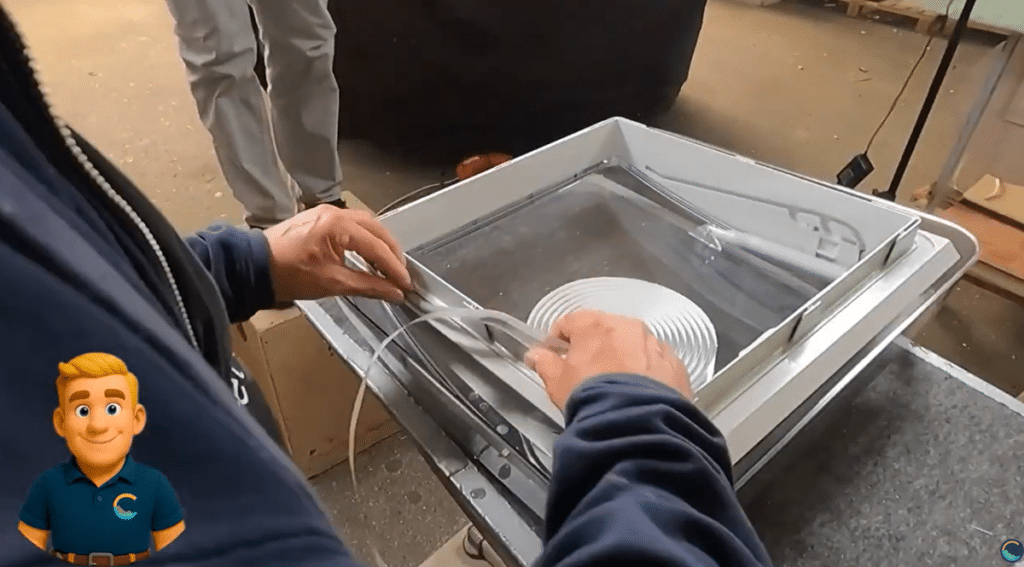

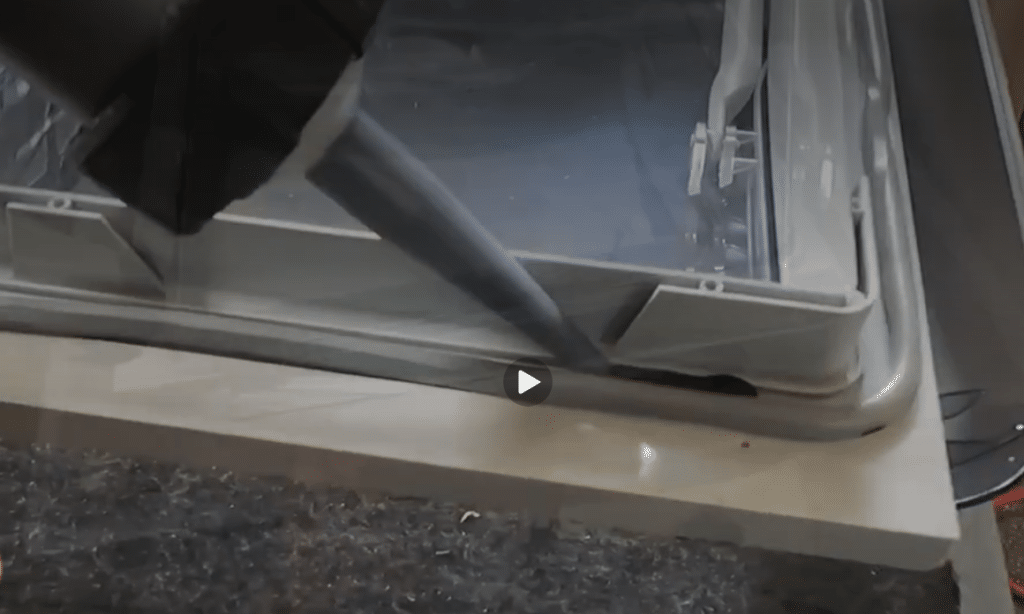

Für die Abdichtung der Dachluke wird außen ein graues Butylband sauber positioniert. Direkt dahinter wird als weiches, dauerelastisches Dichtmaterial „Dekasil“ aufgetragen, genauso wie beim Adapterrahmen.
Checkliste:
- Passform des Adapterrahmens in den Sicken prüfen.
- Dachluke und Adapterrahmen für den Einbau vorbereiten.
- Graues Butylband außen sauber positionieren.
- Dauerelastisches Dichtmaterial (Decasil) dahinter auftragen.
- Sicherstellen, dass das Material mögliche Fugen und Ungenauigkeiten ausfüllt.

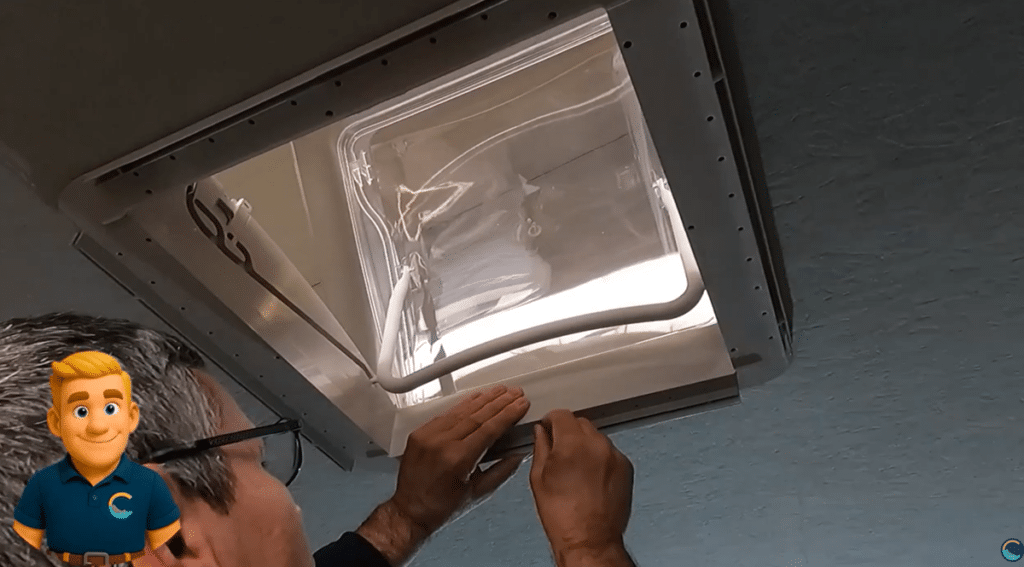

Schritt 8: Montage und Verschraubung des Innenrahmens
Vorab: möchtet ihr euer Fliegengitter und das Rollo lieber um 90 Grad gedreht montieren, damit ihr sie in eine andere Richtung auf- und zuschieben könnt. Das ist problemlos machbar. Wichtig ist in diesem Fall nur, dass ihr zwingend den Innenrahmen und die Rolloabdeckung gemeinsam um 90 Grad dreht, bevor ihr alles fixiert. So könnt ihr die Laufrichtung der Rollos ganz an eure Bedürfnisse im Camper anpassen.
Der Innenrahmen wird angelegt und direkt mit den Schrauben fixiert, wodurch das Dach nach unten gezogen und abgedichtet wird. Beim Verschrauben ist eine bestimmte Reihenfolge wichtig: Zuerst werden die Schrauben an den vier Ecken positioniert. Erst danach werden die restlichen Schrauben eingesetzt und Stück für Stück weiter fixiert, um das Dach sauber und gleichmäßig nach unten zu ziehen.
Checkliste:
- Fließrichtung der Streben beim Einbau des Innenrahmens beachten.
- Bauteile vorab passend zueinander ausrichten (Abdeckplatte parallel zu den Streben hinlegen)
- Innenrahmen anlegen.
- Schrauben zunächst nur an den vier Ecken positionieren.
- Restliche Schrauben einsetzen.
- Alle Schrauben Stück für Stück weiter fixieren, um das Dach gleichmäßig nach unten zu ziehen.
- Sitz und Abdichtung kontrollieren.

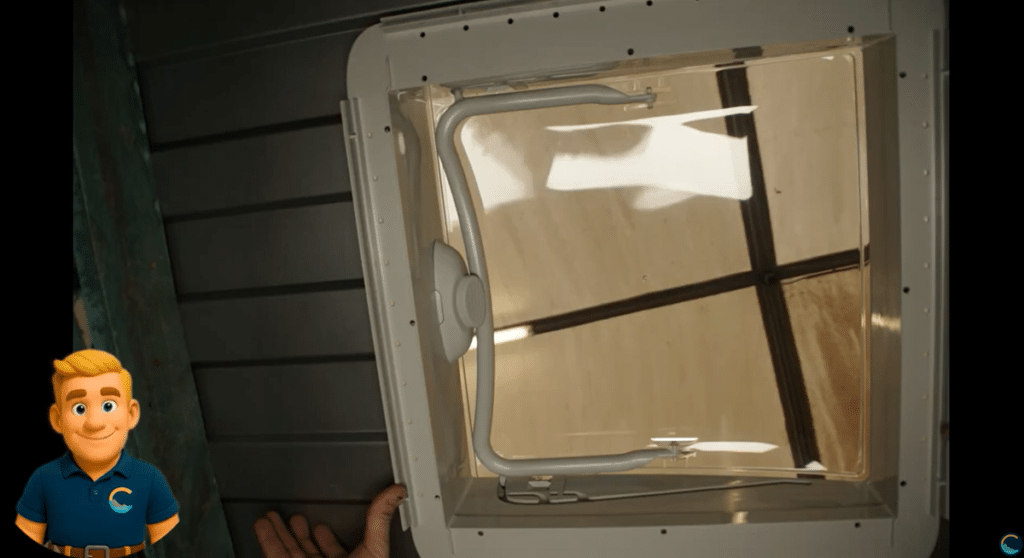

Schritt 9: Verdunklungsrolle aufsetzen und Abschlusskontrolle
Zum Schluss kann man nun die Innenverkleidung mit den Rollos auf die Clips am Innenrahmen anbringen, dazu einfach mit wenig Kraft die Verkleidung aufdrücken.
Häufig gestellte Fragen (FAQ) zum Einbau des Dometic Mini Heki
Für welche Fahrzeuge ist der spezielle Adapterrahmen geeignet?
Der Adapterrahmen ist so geformt, dass er exakt in die Rillen (Sicken) auf dem Dach passt, und er ist speziell für den Fiat Ducato, Peugeot Boxer und Citroen Jumper ausgelegt.
Wie bestimme ich am einfachsten die optimale Position für die Dachluke?
Am besten positionierst du den Adapterrahmen zunächst probeweise von unten, da sich so das spätere Raumgefühl im Fahrzeug besser beurteilen lässt. Anschließend setzt du eine Hilfsbohrung, misst den Abstand vom Loch zur Innenkante des Rahmens und richtest ihn außen passend auf den Sicken aus.
Ist es besser, den Dachausschnitt von oben oder von unten zu sägen?
Beides ist möglich. Wenn du von oben sägst, musst du das Dach zwingend gegen Kratzer schützen und eine stabile Auflage nutzen, um Beulen durch das Gewicht zu vermeiden. Das freihändige Sägen von unten hat den Vorteil, dass garantiert keine Kratzer auf dem Außendach entstehen.
Welchen Innenrahmen benötige ich für mein Fahrzeugdach?
Das hängt von deiner exakten Dachstärke ab, die du vorher genau nachmessen solltest. Für eine Dachstärke von 25 bis 42 mm nutzt du den flacheren Rahmen. Ist dein Dach zwischen 43 und 60 mm stark, benötigst du den Rahmen mit der breiteren Kante. Theoretisch kann dieser auch für jede Dachbreite genutzt und entsprechend zugeschnitten werden.
Wie dichte ich den Adapterrahmen und die Dachluke am sichersten ab?
Für eine sichere und dauerhafte Abdichtung positionierst du außen zunächst graues Butylband. Direkt dahinter wird ein weiches, dauerelastisches Dichtmaterial (Decasil) aufgetragen, das speziell dafür da ist, eventuelle Ungenauigkeiten und Fugen zuverlässig auszufüllen.
Kann ich das Fliegengitter und das Verdunklungsrollo auch quer einbauen?
Ja, das ist problemlos machbar. Wenn du möchtest, dass sich Fliegengitter und Rollo in eine andere Richtung auf- und zuschieben lassen, musst du allerdings zwingend den Adapter und den Rahmen gemeinsam um 90 Grad drehen, bevor du sie fixierst.
In welcher Reihenfolge muss ich die Schrauben beim Innenrahmen festziehen?
Damit sich das Dach gleichmäßig nach unten zieht und die Luke komplett abdichtet, werden die Schrauben zuerst nur an den vier Ecken positioniert. Erst danach werden die nächsten Schrauben angebracht und alle Stück für Stück weiter fixiert.
Ergebnis:
Der erfolgreiche Einbau der Dometic Mini Heki Dachluke steht und fällt mit präziser Vorbereitung und absoluter Dichtigkeit. Mit der korrekt ausgemessenen Dachstärke, einem sauberen Ausschnitt und der doppelten Abdichtung durch Butylband und dauerelastischem Decasil am Adapterrahmen bist du auf der sicheren Seite.
Werden die Schrauben des Innenrahmens anschließend gleichmäßig über die vier Ecken festgezogen, schließt das Fenster bündig und wasserdicht ab. Das Resultat ist ein fachgerecht eingebautes Dachfenster, das für ein deutlich helleres Raumgefühl in deinem Wohnmobil sorgt.
