Wenn Du Deinen Frischwassertank von außen befüllen möchtest, brauchst Du einen sauber eingebauten Wassereinfüllstutzen in der Fahrzeugwand. In dieser Anleitung zeigen wir Dir Schritt für Schritt, wie der Einbau funktioniert, welche Maße Du zum Anzeichnen und Sägen brauchst und worauf Du beim Abdichten und beim Anschluss an den Tank achten solltest.
Das erwartet Dich:
- Überblick über das FAWO-Komplett-Set, Lieferumfang und die wichtigen Einbaumaße
- Schritt-für-Schritt-Einbauanleitung mit Ausschnitt, Abdichtung und Schlauchanschluss
- Tipps zur richtigen Einbauposition und zur sauberen Entlüftung
- Häufige Fehler aus der Werkstatt-Praxis und ein FAQ
- Das passende Produkt aus dem Video
Videoanleitung zum Einbau des Wassereinfüllstutzen
Inhaltsverzeichnis
Kurzüberblick
Projekt: Einbau eines Frischwasser-Einfüllstutzens ins Fahrzeugblech (Camper / Kastenwagen)
Geeignet für: Alle gängigen Campervans und Kastenwagen
Zeitbedarf: ca. 1-2 Stunden (je nach Vorbereitung und Werkzeug)
Schwierigkeit: mittel (präzises Arbeiten und sorgfältiger Korrosionsschutz erforderlich)
Wichtig: Schnittkanten müssen unbedingt mit Schutzlack behandelt werden, um Rostbildung zu vermeiden. Hinter dem Blech können sich tragende Strukturen befinden – vor dem Schneiden prüfen.
Voraussetzungen & wichtige Maße
Bevor Du den ersten Strich anzeichnest, sollte klar sein, wo der Stutzen außen sitzt und wie der Schlauch innen zum Tank läuft. Wenn der Stutzen erst verschraubt ist, kommst Du an manche Stellen zum Abdichten schlechter heran.
Das prüfst Du vorab:
- Außen: ebene Wandfläche groß genug für die Auflage des Stutzens (Außenmaß 145 × 130 mm)
- Innen: hinter der Wand genug Platz für den Anschlussflansch und eine knickfreie Schlauchführung
- Hinter der gewählten Stelle dürfen keine Holme, Kabel, Leitungen oder Verstrebungen liegen [Video prüfen: im Video gezeigte Einbauposition/Seite und Höhe eintragen]
- Der Stutzen sitzt höher als die maximale Füllhöhe des Tanks, damit sich der Tank vollständig befüllen lässt
Maße aus dem Produkt-Set (gesichert):
- Ausschnittmaß: 90 × 85,5 mm
- Einbauöffnung: ca. 95 mm
- Außenmaß (Auflage außen): 145 × 130 mm
- Aufbauhöhe: 16 mm
- Anschlussflansch (Wasserschlauch): 40 mm
- Entlüftung/Überlauf: 10 mm Anschluss
Benötigtes Werkzeug & Material
Spezialwerkzeug zum Schneiden von Blech (empfohlen für saubere, gratfreie Ergebnisse)
Alternativ: Stichsäge (erschwert durch Rundung und begrenzten Platz)
Bohrmaschine oder Akkuschrauber
Metallbohrer für die Befestigungslöcher
Schutzlack oder Rostschutzmittel für die Schnittkanten

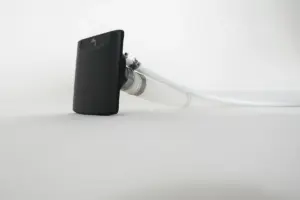

Einfüllstutzen für Frischwasser inkl. Dichtung
Schrauben (meist 4 Stück, je nach Modell)
Abklebeband zum Schutz der Lackoberfläche
Optional: Feile oder Entgrater (bei Nutzung einer Säge notwendig)
In unserem Shop findest Du weitere Produkte und praktisches Zubehör, unter anderem:
Schritt-für-Schritt-Anleitung: Wassereinflüllstutzen für Wohnmobil einbauen
Schritt 1: Einbauposition festlegen
Wähle die Stelle in der Außenwand so, dass der Stutzen außen bequem erreichbar ist und der Schlauch innen ohne enge Knicke zum Tank läuft. Der Stutzen sollte höher liegen als die maximale Füllhöhe Deines Tanks, damit das Wasser von allein in den Tank läuft.
Prüfe hinter der gewählten Stelle, ob dort Platz frei ist und keine Holme, Kabel oder Leitungen verlaufen. Halte den Stutzen einmal an und geh den kompletten Weg des Wasser- und Entlüftungsschlauchs einmal gedanklich durch, bevor Du Dich festlegst.
[Video prüfen: konkrete Position, Seite und Höhe aus dem Video hier beschreiben.]
Checkliste:
- Außenfläche eben und groß genug für die Auflage (145 × 130 mm)
- Innen genug Platz für Flansch und Schlauchführung
- Keine Holme, Kabel oder Leitungen dahinter
- Stutzen über der maximalen Tank-Füllhöhe
- Schlauchweg gedanklich einmal durchgespielt
Schritt 2: Ausschnitt anzeichnen
Beim Ausschneiden der Karosserie können je nach Fahrzeugaufbau unerwartete Hindernisse auftreten. Hinter dem Blech können sich Verstärkungen, Kabel, Dämmmaterial oder Innenverkleidungen befinden. Deshalb solltest du nicht einfach blind durch die Außenwand schneiden, sondern den Bereich vorher so gut wie möglich von innen kontrollieren.
Übertrage das Ausschnittmaß von 90 × 85,5 mm auf die Wand. Arbeite mit Maßband und Markierstift und kontrolliere die Waagerechte, damit der Deckel später gerade sitzt. Zeichne lieber etwas knapper an, nachfeilen ist einfacher als ein zu großes Loch zu schließen.
Markiere zusätzlich die Bohrpunkte für das Befestigungsmaterial, falls Du sie schon übertragen kannst.
Checkliste:
- Ausschnittmaß 90 × 85,5 mm angezeichnet
- Waagerechte mit Wasserwaage geprüft
- Eher knapp angezeichnet
- Bohrpunkte markiert (falls möglich)
Schritt 3: Ausschnitt aussägen und entgraten
Bohre in einer Ecke des Ausschnitts ein Startloch und säge den Ausschnitt mit der Stichsäge sauber aus. Arbeite ruhig und bleib innerhalb der Linie. Anschließend entgratest Du die Kanten mit der Feile, bis sie glatt sind.
Wichtig: Versiegle die blanken Schnittkanten mit Korrosionsschutz oder Grundierung. An nacktem Blech beginnt sonst über die Jahre der Rost, genau dort, wo später Spritzwasser steht.
[Video prüfen: gezeigtes Sägewerkzeug und die Schnitt-Technik ergänzen.]
Checkliste:
- Startloch gebohrt
- Ausschnitt sauber innerhalb der Linie ausgesägt
- Kanten entgratet
- Schnittkanten gegen Korrosion versiegelt
Schritt 4: Stutzen einpassen (Trockenprobe)
Setze den Stutzen ohne Dichtmittel in den Ausschnitt und prüfe, ob er plan aufliegt und die Schraublöcher passen. Sitzt er noch zu stramm, feile den Ausschnitt vorsichtig nach. Erst wenn alles sauber passt, geht es ans Abdichten.
Checkliste:
- Stutzen liegt plan auf
- Schraublöcher fluchten
- Bei Bedarf nachgefeilt
- Deckel öffnet/schließt frei
Du willst kein Loch in die Fahrzeugwand sägen? Wir bauen einzelne Komponenten in Deinen Camper ein, sodass Fehler erst gar nicht entstehen. Die Beratung fürs richtige Teil gibt es inklusive.
Wassereinfüllstutzen vom Profi einbauen lassen (ab 15 €) · Zum Einbau Service
Schritt 5: Stutzen abdichten
Trage rund um die Auflagefläche des Stutzens dauerelastisches Dichtmittel auf. Setze die Dichtraupe so, dass beim Anpressen eine umlaufend geschlossene Dichtfuge entsteht. Nicht sparsam arbeiten, der Rand muss rundum dicht sein, denn von außen trifft hier dauerhaft Spritzwasser auf.
Checkliste:
- Auflagefläche sauber und fettfrei
- Dichtmittel umlaufend aufgetragen
- Keine Lücken in der Dichtraupe
Schritt 6: Stutzen festschrauben
Setze den Stutzen in den Ausschnitt und verschraube ihn mit dem mitgelieferten Befestigungsmaterial. Zieh die Schrauben gleichmäßig über Kreuz an, damit sich der Rahmen nicht verzieht und das Dichtmittel gleichmäßig anpresst. Überschüssiges Dichtmittel, das herausquillt, ziehst Du sauber ab.
Checkliste:
- Stutzen mit Befestigungsmaterial verschraubt
- Schrauben über Kreuz angezogen
- Rahmen nicht verzogen
- Überstehendes Dichtmittel abgezogen
Schritt 7: Wasserschlauch zum Tank anschließen
Schiebe den mitgelieferten Wasserschlauch (50 cm) auf den Anschlussflansch (40 mm) des Stutzens und sichere ihn mit einer Schlauchschelle. Führe den Schlauch ohne enge Knicke zum Einfüllanschluss des Tanks und sichere ihn dort ebenfalls mit einer Schlauchschelle.
Reichen die 50 cm nicht bis zum Tank, nimm einen längeren Einfüllschlauch aus dem Shop.
[Video prüfen: gezeigte Schlauchführung und Anschluss am Tank ergänzen.]
Checkliste:
- Wasserschlauch auf den 40-mm-Flansch geschoben
- Schlauchschelle am Stutzen gesetzt
- Schlauch knickfrei zum Tank geführt
- Schlauchschelle am Tank gesetzt
Schritt 8: Entlüftungsschlauch anschließen
Schließe den dünnen Entlüftungsschlauch (10 mm) an den Entlüftungs-/Überlaufanschluss des Stutzens an. Die Entlüftung sorgt dafür, dass beim Befüllen die Luft aus dem Tank entweichen kann und das Wasser zügig und ohne Zurückspucken einläuft. Verlege den Schlauch knickfrei und so, dass er frei auslaufen kann.
Checkliste:
- Entlüftungsschlauch am 10-mm-Anschluss montiert
- Schlauch knickfrei verlegt
- Freier Auslauf sichergestellt
Schritt 9: Dichtigkeit prüfen und Funktionscheck
Fülle zum Abschluss Wasser ein und prüfe alle Übergänge: Sitzt der Stutzen außen dicht? Halten die Schlauchschellen? Läuft das Wasser sauber in den Tank, ohne dass es an den Anschlüssen tropft? Öffne und schließe den Deckel ein paarmal und kontrolliere den Magnetverschluss.
Checkliste:
- Stutzen außen dicht
- Schlauchverbindungen dicht
- Wasser läuft sauber in den Tank
- Entlüftung arbeitet (kein Zurückspucken)
- Deckel und Magnetverschluss funktionieren
FAQs zum Einbau des Frischwasser-Einfüllstutzens
Wie groß muss das Loch für den Einfüllstutzen sein?
Der benötigte Lochdurchmesser beträgt in der Regel 9,5 cm (95 mm). Prüfe jedoch immer die Angaben des jeweiligen Herstellers und passe die Vorgaben bei verschiedenen Anschlüssen ggf. an.
Warum ist Rostschutz so wichtig?
Beim Schneiden wird das blanke Metall freigelegt. Ohne Schutzlack kann Feuchtigkeit eindringen und Rost verursachen, was langfristig Schäden am Fahrzeugblech führt.
Kann ich das Loch auch mit einer Stichsäge schneiden?
Ja, grundsätzlich ist das möglich. Allerdings ist es aufgrund der Blechrundung und möglicher Hindernisse deutlich schwieriger und oft weniger präzise.
Warum ist Schneiden besser als Sägen?
Beim Schneiden entstehen keine Grate, das Loch wird sauber und exakt rund. Dadurch lässt sich der Einfüllstutzen besser abdichten.
Was muss ich hinter dem Blech beachten?
Häufig verläuft dort ein tragender Holm. Dieser kann den Platz für Werkzeuge einschränken und muss unbedingt vorab geprüft werden.
Ergebnis:
Nach dem Einbau sitzt der Einfüllstutzen sauber und dicht im Fahrzeugblech. Das exakt geschnittene Loch (9,5 cm) sorgt für eine perfekte Passform, während der aufgetragene Rostschutz die Langlebigkeit sichert. Dank der Schneidtechnik entstehen keine Grate, was eine zuverlässige Abdichtung ermöglicht. Der Stutzen wird mit vier Schrauben und einer Dichtung befestigt und verschließt die Öffnung vollständig. Anschließend kann das System im Innenraum problemlos an den Frischwassertank angeschlossen werden, für eine sichere und komfortable Wasserversorgung im Camper.
